A55 Fig-13b Reloj -de sombrero filtrante de Rafael Soler

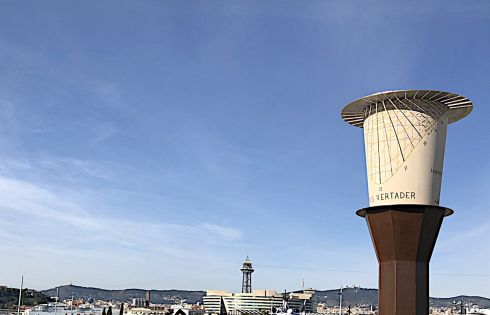

Reloj de sol de sombrero filtrante en el Paseo Marítimo de Barcelona (Marina Vela) de Barcelona (foto de Miquel Cartisano).

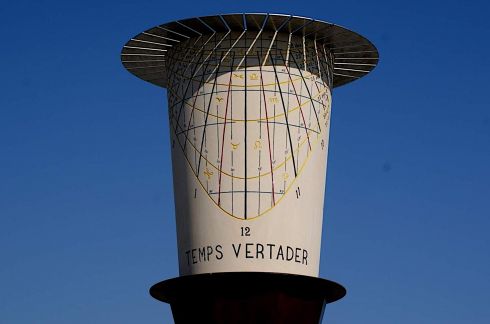

La cornisa tiene 25 ranuras orientadas al sur con una separación de 10º entre ellas. El dial es un tronco de cono en el que, las horas están trazadas en negro (y en rojo las medias), las fechas lo atraviesan en amarillo, estas últimas con el solsticio de verano en la parte inferior y el solsticio de invierno en la superior. Con el auxilio de los haces de luz que se filtran se determina el punto más alto de la sombra. Dicho punto nos indica la hora, la fecha y la posición del Sol como se explica en el siguiente párrafo.
En el borde superior del reloj, y coincidiendo con las ranuras, hay una escala (de 10º en 10º) que corresponde con el acimut del Sol indicado con líneas verticales azules. También, a diferentes alturas, se ven unos círculos horizontales, en azul y con su escala (de 10º en 10º), que dan su altura (dial cuadriculado).
